Texturas / Clase 10

Para crear texturas hay que tener elementros 3d en el escenario, en los cuales las aplicaremos.

Para asignar una textura seguimos los siguientes pasos:

Seleccionar el elemento en el escenario

Paleta Atributes Editor

Pestaña Lambert 1

Botón derecho sobre el elemento seleccionado

Click en “Assignnew material”

Asignar un material (en este caso asignamos Blinn)

Cambiar el nombre en la paleta de atributos

Algunos atributos importantes de este efecto son:

SpecularShading: es cómo una superficie refleja la luz

Eccentricity: comprime la luz

SpecularRolloff: intensidad de la luz

Specular Color: color de la luz

Para darle una textura al suelo seguimos el mismo procedimiento para asignar materiales a un elemento, pero esta vez el color lo escogemos de la caja del lado

Esta caja muestra las texturas que maya posee. Escogemos una textura en 2d

Para editar las preferencias de esta textura usamos el Hypershade, para el cual seguimos los siguientes pasos:

Pestaña Window

Rendering Editor

Hypershade

Seleccionamos una de las texturas con las que estamos trabajando de la parte superior y la arrastramos hasta el workspace con el scroller del Mouse. Para limpiar el workspace usamos la goma.

Para ver las conexiones entre elementos que tiene la textura seleccionada vamos a (FOTO) en la ventana del Hypershade

Para borrar conexiones, la seleccionamos en el hypershade y la suprimimos

Para conectar texturas con elementos en el mismo hypershade seguimos los siguientes pasos:

Arrastramos el elemento al workspace

Buscamos una textura 2D deseada y la seleccionamos

Arrastramos la nueva textura hasta el elemento con el scroller

Seleccionar a que parametro lo vamos a vincular (en este caso a color)





Cuando vemos las conexiones de las texturas y sus elementos, aparece un elemento extra llamado “Place2dtexture2”, vamos a su pestaña de atributos, algunos de los más importantes son:

Coverage: cuánto abarca la textura

Translate: la posición de la textura en el elemento

Rotate: su rotación

Repeat UV: tamaño del patrón interno de la textura

Para que un elemento del escenario con su propia textura refleje su entorno, seguimos los siguientes pasos:

Claqueta con dos círculos (FOTO)

Maya Software

Quality

ProductionQuality

RaytracingQuality

Tickear la opción Raytracing

Para modificar la cantidad de reflejo de un material seguimos los siguientes pasos:

Seleccionar el objeto

Ir a la pestaña de atributos

Seleccionamos la pestaña del material

Modificar valores de “Reflectivity”


Cuando trabajamos con elementos con diferentes texturas, la producción del render exige muchos recursos al pc, para hacerlo de manera más rápida mientras probamos texturas, seleccionamos el sector al cual queremos ver cómo cambió con la nueva textura trazando un rectángulo en la ventana de render con el área deseada y luego presionamos el icono de render sector

Para vincular una textura creada o modificada en la ventana hypershade a un elemento del escenario, seguimos los siguientes pasos:

Seleccionamos la textura creada en el workspace

Seleccionamos el elemento del escenario al cual la queremos vincular

Click derecho a la textura ubicada en la ventana hypershade

Assign material to selection

Para crear relieve en una textura seguimos los siguientes pasos:

Ir a la ventana hypershade

Ir al mostrarlo de 2d texturas

Vincular a bump maping

Para modificar este relieve vamos a su atributions editor, y modificamos el parámetro  de bumpdepth

Para insertar una textura creada por nosotros en photoshop seguimos los siguientes pasos:

Ventana hypershade

Seleccionar una textura 2D del listado

Ir a su paleta atributes editor

File, Cargar textura

Arrastrar la textura cargada hasta la original creada en el paso 2

Vincular a bumpmaping

Luces / Clase 9

Luces, Iluminación de tres Puntos

Las luces más importantes son tres:

Luz Principal:  es la luz más intensa, entrega la temperatura de la luz (color), entrega las sombras

Luz de Relleno: ilumina lo que no iluminó la luz principal, no necesariamente emite sombra

Luz de Rebote

Para incluir una luz principal seguimos los siguientes pasos:

Pestaña Create

Lights

Spot Lights, una vez creada le cambiamos el nombre.

Para poder ver a través de ella la seleccionamos, vamos a la pestaña panels y clickeamos la opción “Look throug selected”

Para ver los efectos que crea la luz mientras se está modificando en el plano activamos la ampolleta del menú superior

Para ver los cambios a escala de render, creamos uno cada vez que queramos siguiendo los pasos anteriores

Para ver los atributos y valores de la luz vamos a la pestaña “Atributes Editor” o con control + A

Algunos atributos importantes de esta luz:

Cone Angle: radio del círculo del foco

Penumbra Angle: suaviza bordes

Dropoff: suaviza desde el centro

Decay Rate: decaimiento de la luz

Quadratic: deja en negro

Elementos con sombra

Para modificar o añadir sombras:

Tickear opción “Use depth map shadow”

Resolution: mejora la calidad de los bordes

Filter Size: suaviza el borde pero aumenta el render

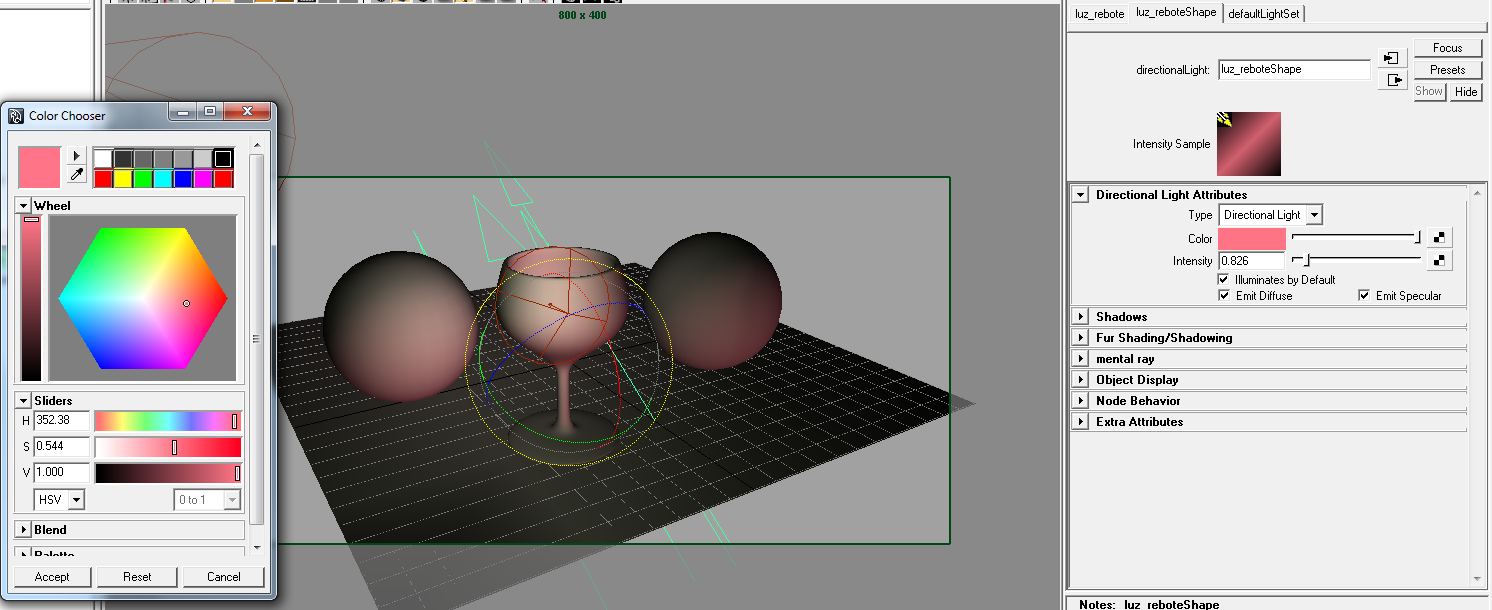

Para incluir una luz de rebote seguimos los siguientes pasos:

Pestaña Create

Lights

Directional

Para incluir una luz de borde seguimos los siguientes pasos:

Pestaña Create

Lights

Directional

Lo ideal es que sea de un color fuerte y posea intensidad alta

Para crear una luz igual, en el panel de perspective outliner duplicamos con control + D y arrastramos la nueva luz al escenario

Cambio de color de la luz de borde:

Algunos atributos de la luz de borde:

Para crear una luz ambiental seguimos los siguientes pasos:

Pestaña Create

Light

Ambient Light

Para asignar relaciones entre luces y objetos seguimos los siguientes pasos:

Pestaña Window

Relationship Editor

Light Linking

Light Centric

Se abrirá una ventana como se muestra en la foto, a la izquierda se muestran las luces y a la derecha los elementos con los que está asociada, para deseleccionar elementos con los que se relaciona se les hace click en su nombre

Renders / Clase 9

Para renderizar una imagen del escenario del programa hacemos click en la segunda claqueta de cine del panel superior (render the current selected)

Para definir el tamaño del render vamos a la cuarta claqueta de cine (render settings)

Image Size

Si lo queremos personalizar cambiamos de automático a custom y en Widht y Height escribimos los valores deseados

Para previsualizar las proporciones del render, en la misma ventana de render settings vamos a la pestaña Resolution Gate, seleccionar  y se abrirá un recuadro de previsualización (hay que desbloquear los valores de la cámara para modificarlo)
